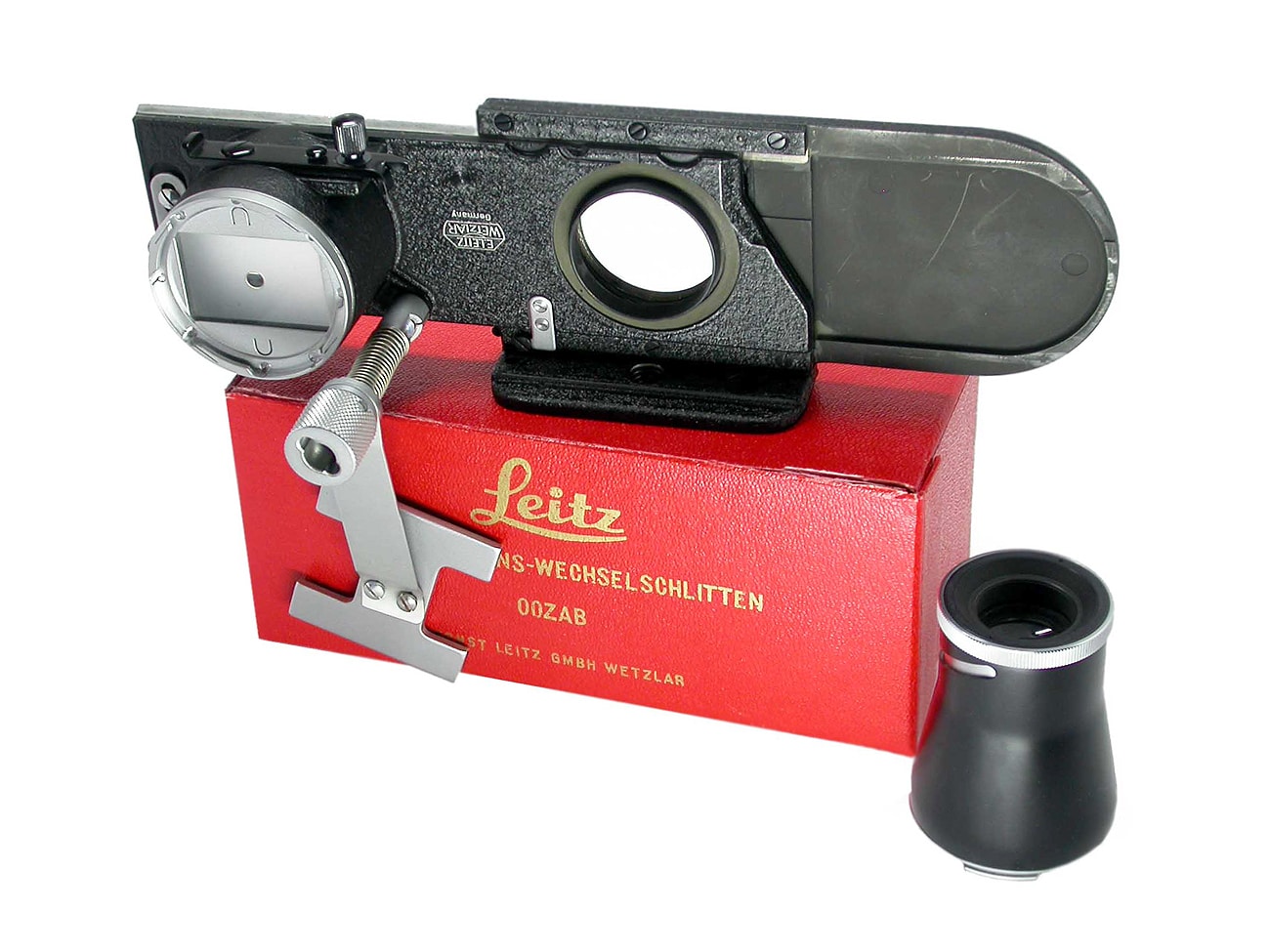

Ein auf den ersten Blick seltsam anmutendes Zubehörteil zur Schraub-Leica: der Reproduktions-Wechselschlitten (Bestellwort: OOZAB) mit Originalkarton (1951 bis 1957). Das Gerät diente der Erleichterung von Reproduktionen. Notwendig dazu war natürlich noch ein festes Stativ oder eine Reprosäule (ähnlich der Säule eines Vergrößerers) sowie eine Beleuchtungseinrichtung. Dieser Wechselschlitten (Leitz-Bezeichnung: Focoslide) wurde am Stativ befestigt.

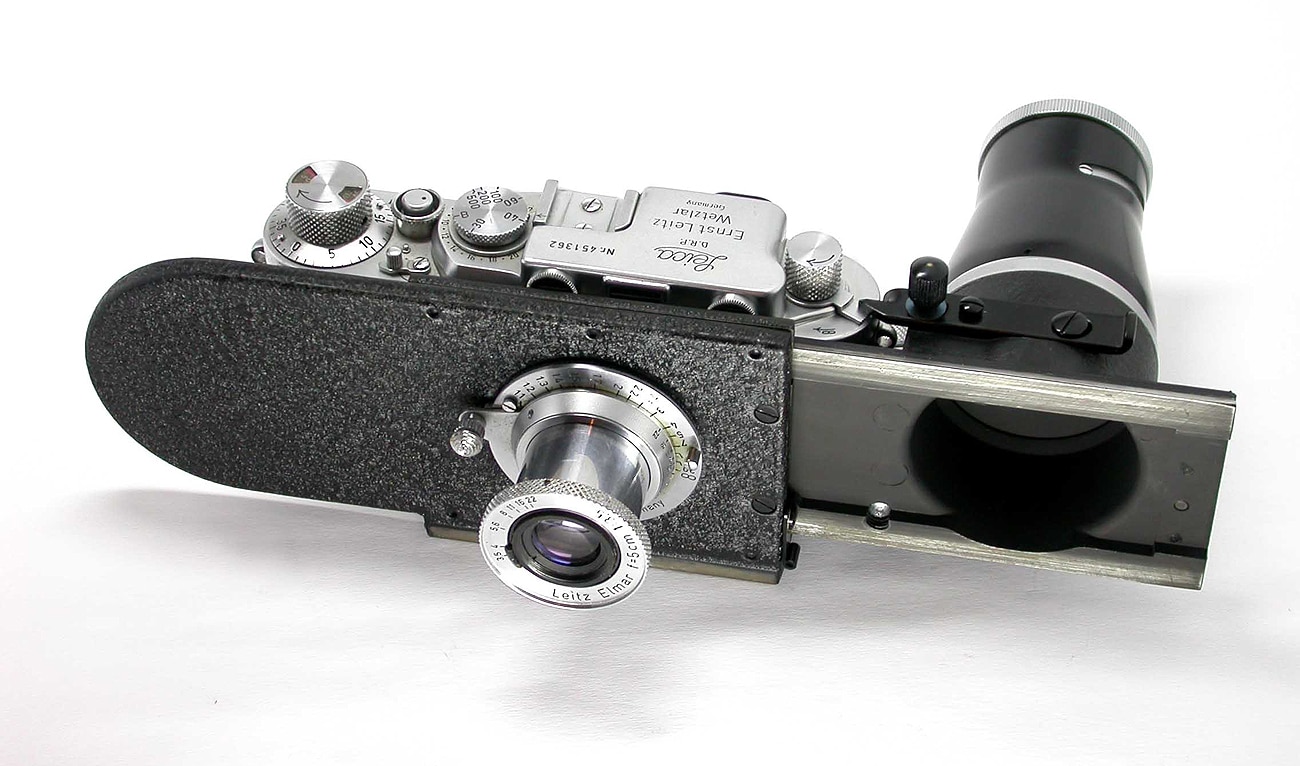

Die Kamera – hier eine Leica IIf – wurde mittels der Klemmschiene justiert, die Sucherlupe wurde per Bajonettverschluss am Okularfenster befestigt (links). Das Objektiv (hier pro forma ein Elmar, normalerweise aber ein Balgengerät, ein Nahaufnahmetubus oder ein Makroobjektiv) befindet sich auf dem stationären Vorderteil des Schlittens.

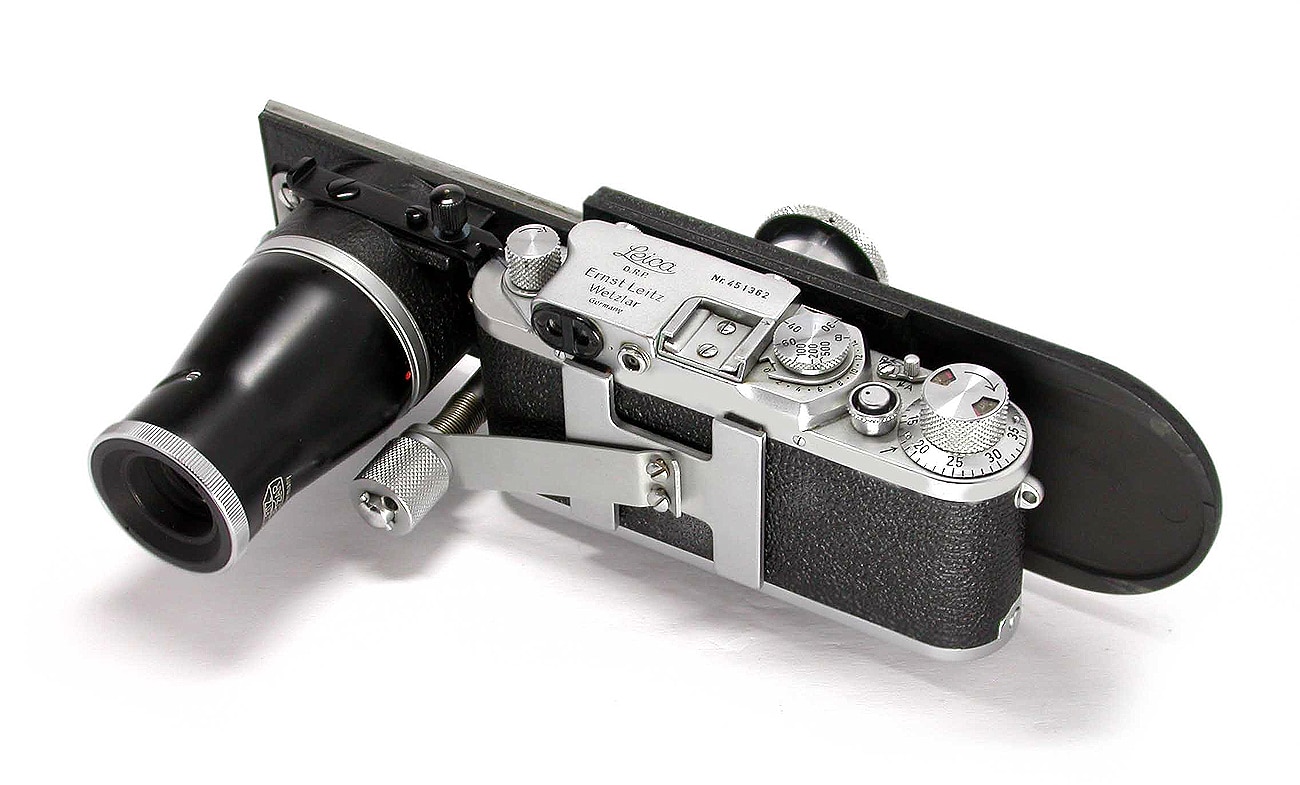

Die Kamera und das externe Sucherokular sind auf der verschiebbaren Rückseite (im Bild hinten angebracht). Das hier angeschraubte Objektiv Elmar dient hier nur zur Verdeutlichung des Prinzips. Nach dem sorgfältigen Einstellen der Schärfe mittels Okular (im Bild rechts) wurde der bewegliche rückwärtige Teil des Einstellschlittens mit der Kamera nach rechts in Aufnahmeposition verschoben.

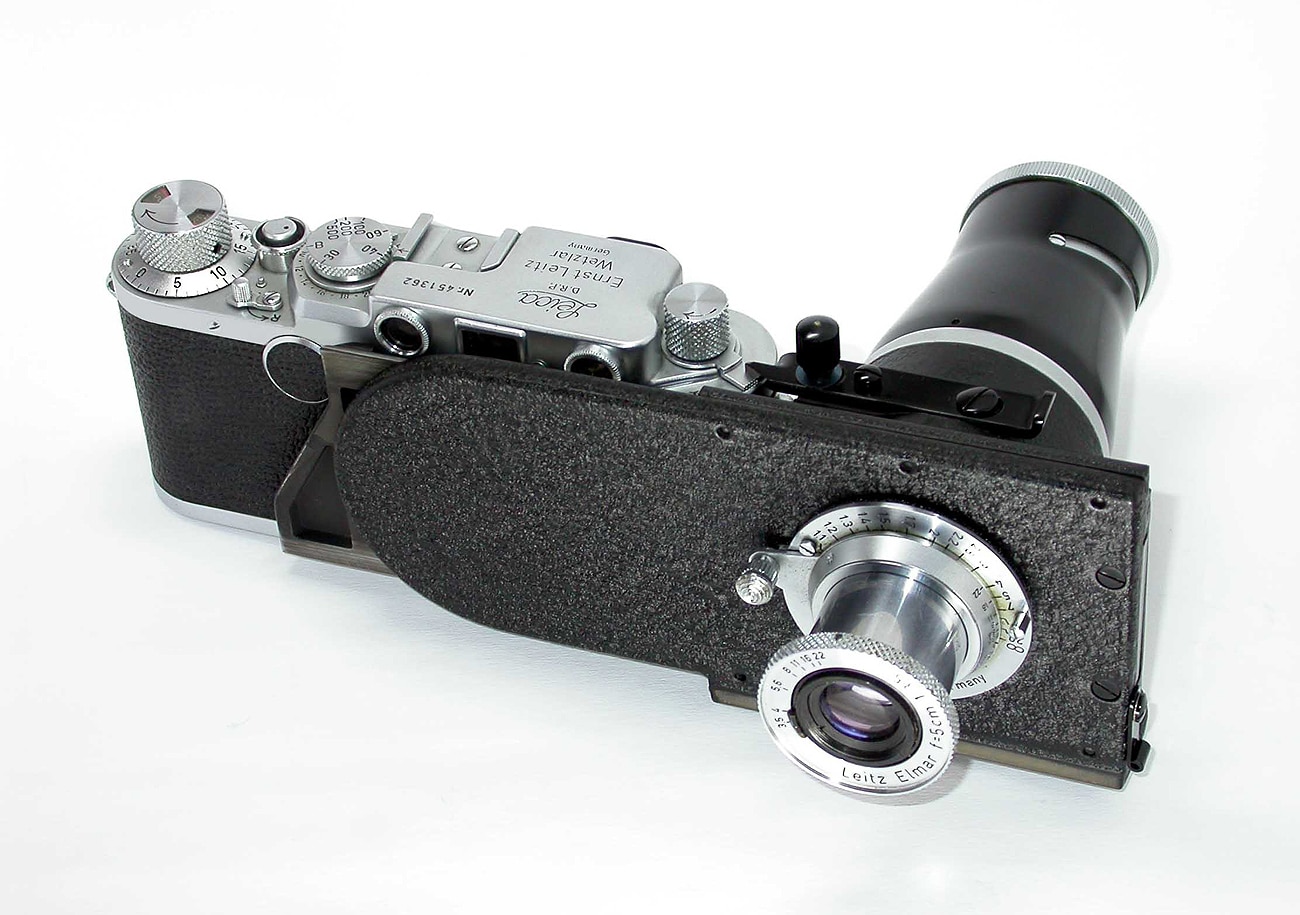

In dieser Position konnte die Aufnahme gemacht werden (das Elmar dient hier nur zur Verdeutlichung des Prinzips) und danach wurde der verschiebbare rückwärtige Teil des Einstellschlittens nach links verschoben, um das Objektiv für die nächste Aufnahme scharf stellen zu können.
