Robot Royal Fernauslöser

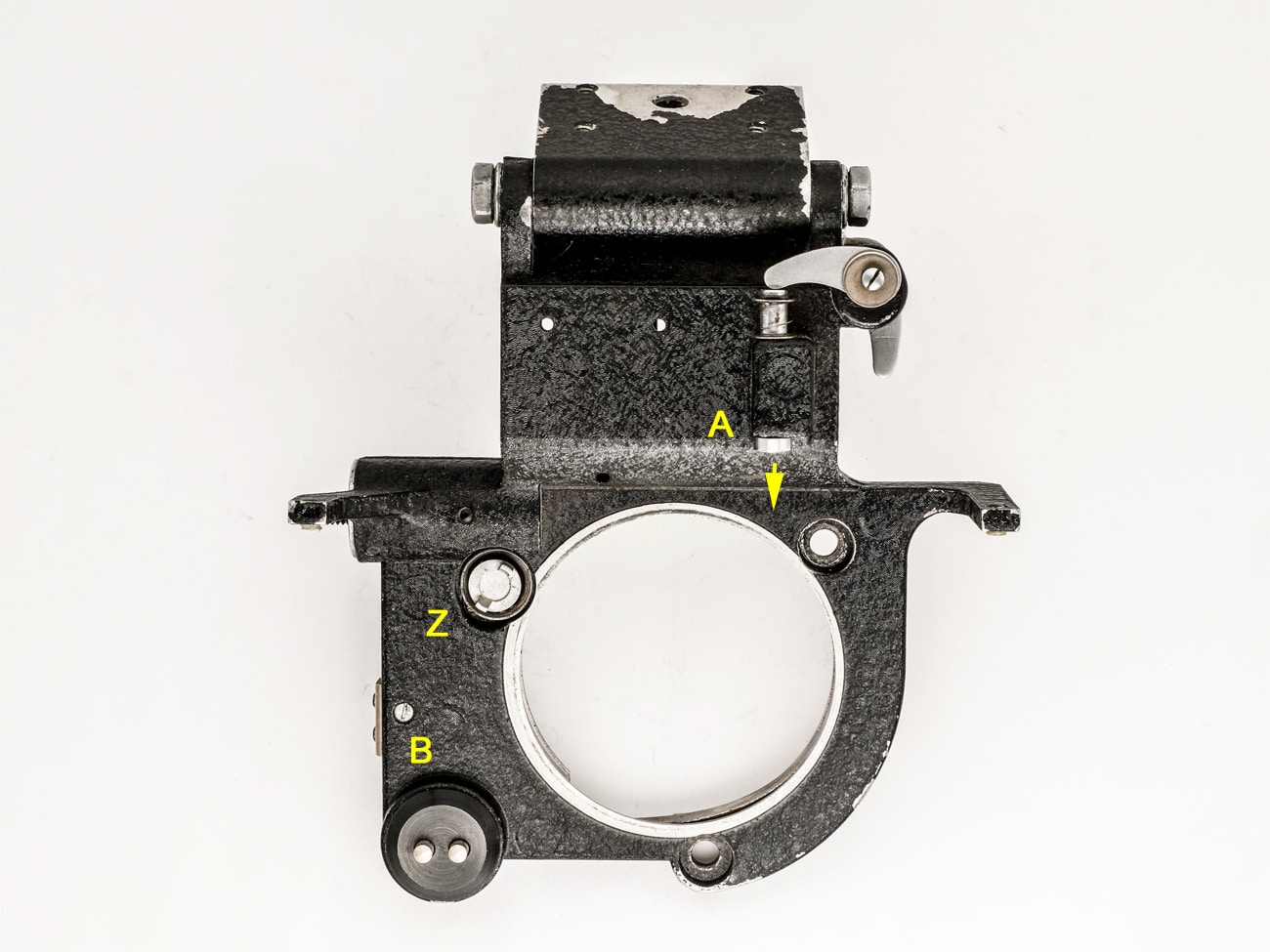

Die mit dem Kameragehäuse zusammen wirkende Rückseite der Vorrichtung. Rechts oben der vom Elektromagneten betätigte Hebel, der über einen Stößel „A“ auf den Kameraauslöser drückt. Der Zeiteinstellknopf „Z“ ist mechanisch mit dem am Gehäuse gekuppelt. Links unten zwei federnde Stifte „B“, die die Verbindung zu den Blitzkontakten am Gehäuse herstellen.

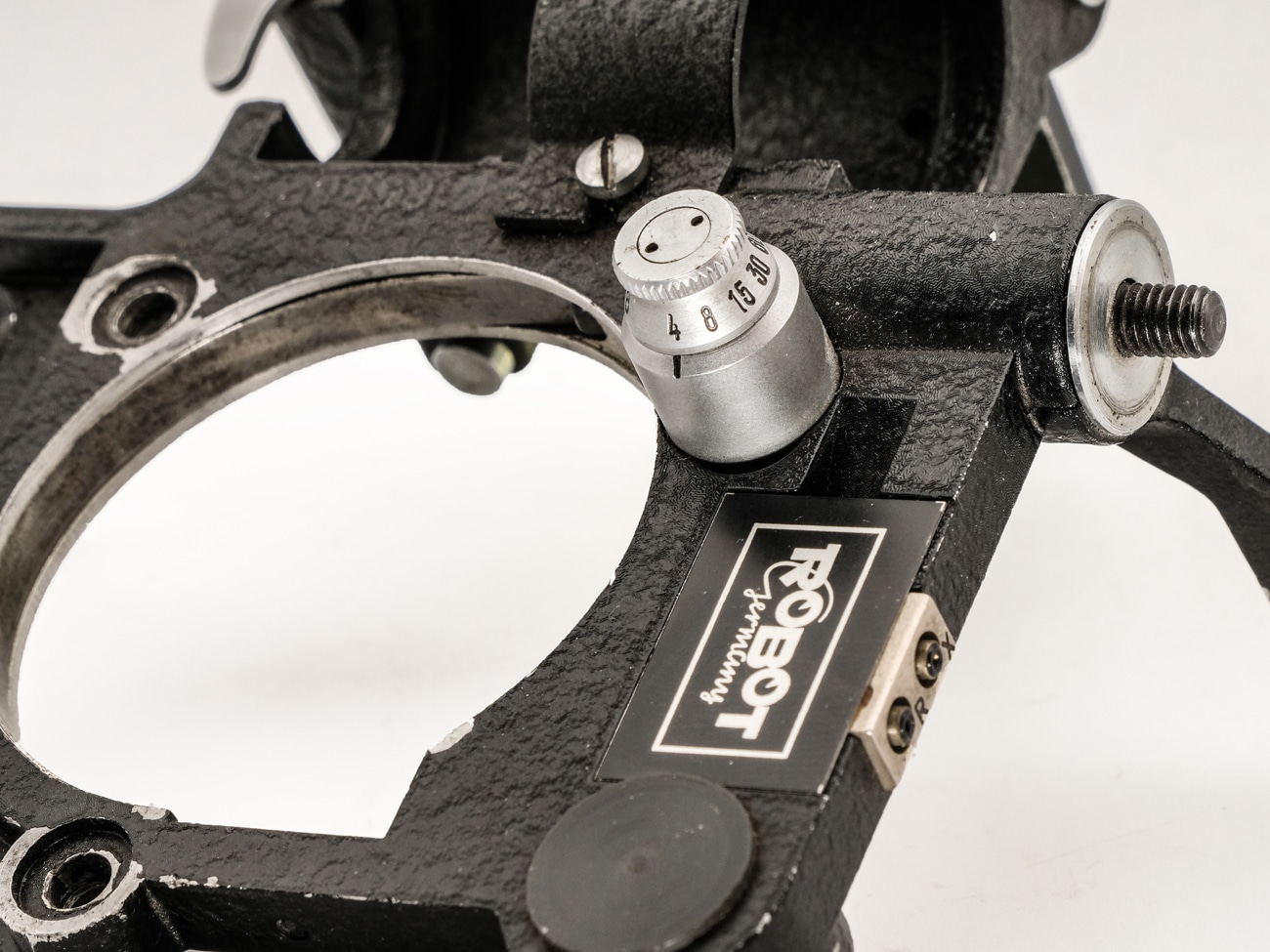

Detailansicht des Zeiteinstellknopfes und der beiden Blitzkontakte.

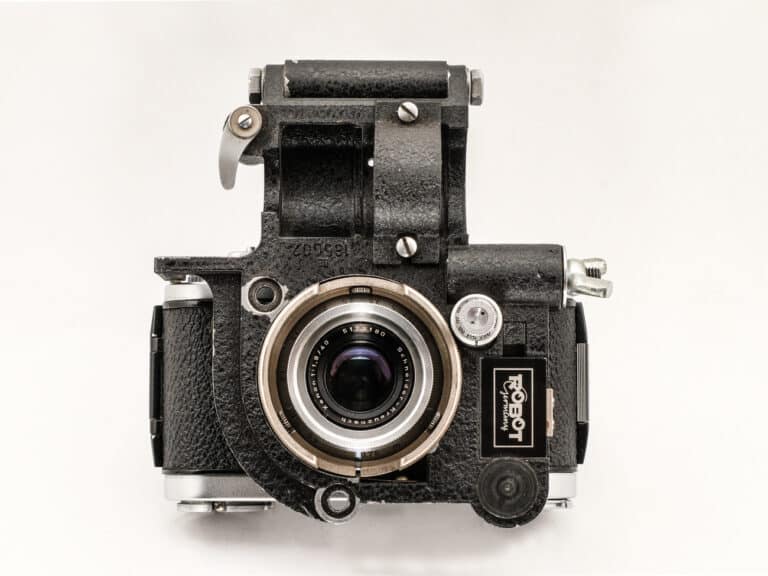

In dieser Ansicht ist die Vorrichtung an einer Robot Royal 24 angesetzt. Die Befestigung erfolgt über ein Spannband, das einen geschlitzten Klemmring (abgestimmt auf das jeweilige Objektiv) mit dem Fokusring des Objektivs verbindet. Die Entfernungseinstellung auf geschätzte oder extern gemessene Werte wird mit dem Klemmring vorgenommen. Aussparungen erlauben den Blick auf die Indexmarke für Entfernung und Blende. Die Verspannung erfolgt mit einer rechts oben angeordneten Rändelmutter (hier ersetzt durch eine Flügelmutter). In der zylinderförmigen Aussparung oberhalb des Objektivs betätigt ein Elektromagnet den Hebel an der linken Seite. Der Elektromagnet ist an dem Museumsmodell leider nicht vorhanden.

Auf der Rückseite übertragen ein zweiter Hebel und ein senkrechter Stößel die Bewegung des Elektromagneten auf den Auslöser.
