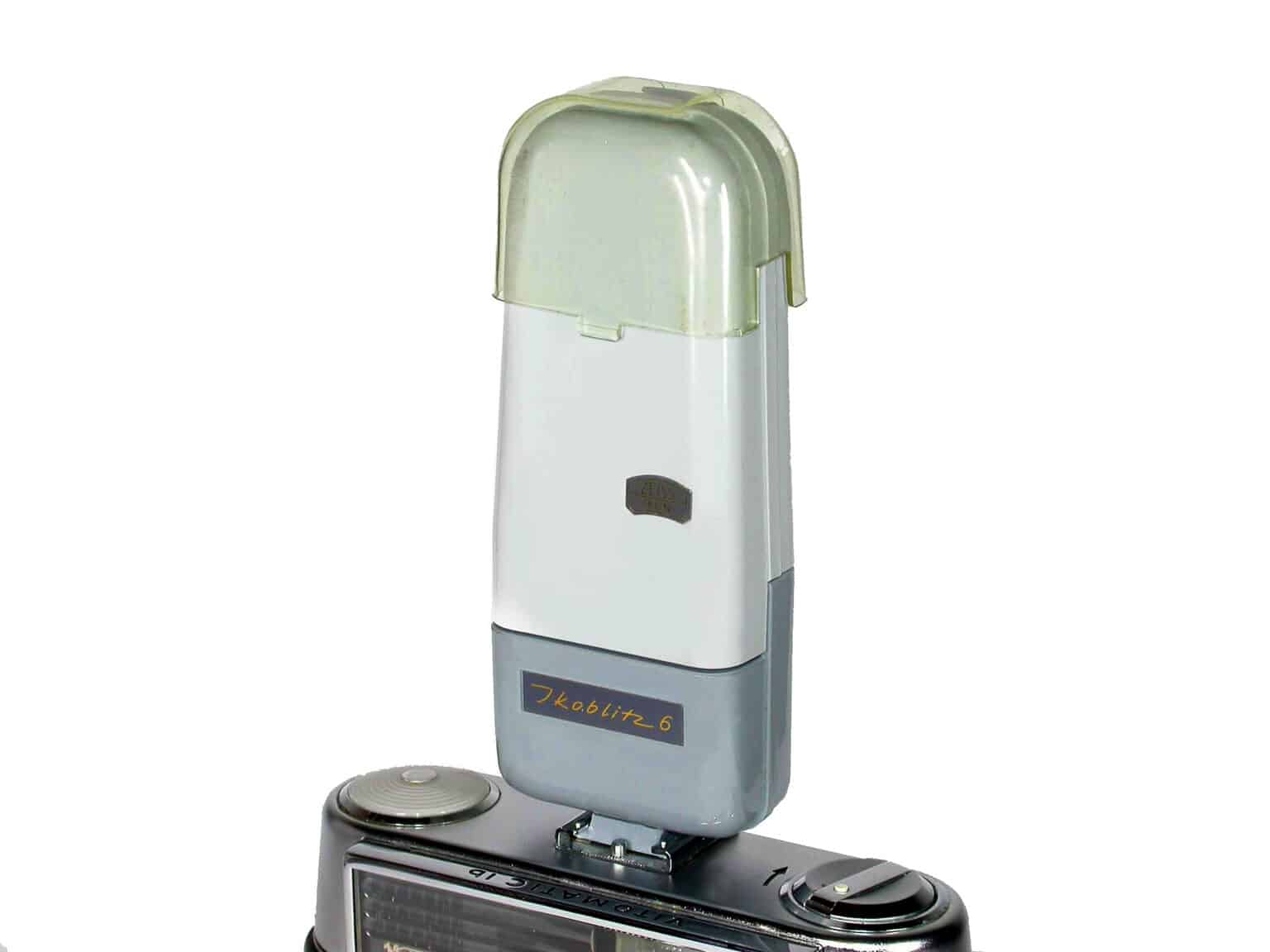

Ein typisches, aber sehr kompaktes Kondensatorblitzgerät mit Fächerreflektor aus den 1960er Jahren für Glassockel- und AG-1-Blitzlampen; Leitzahlrechner auf der Rückseite. Fächerreflektor? Wie soll das funktionieren? Das erfahren Sie gleich hier in dieser Bildergeschichte:
Die obere durchsichtige Schutzkappe wird abgezogen …
Die Vorderseite des Gehäuses wird ebenfalls abgenommen, wozu die ganz oben hinten zu sehende Metalllasche etwas nach hinten gebogen wird …
… und zum Vorschein kommt der zusammengefaltete Reflektor mit dem aufgewickelten Synchronkabel. Unter dem Deckel mit der Aufschrift Ikoblitz 6 befindet sich das Batteriefach (15-Volt-Batterie). Der Bügel ganz oben wird hochgeklappt und das Kabel abgewickelt …
Der nach oben schwenkbare Reflektor wird aufgefächert, das Synchronkabel in den Blitznippel der Kamera gesteckt und jetzt fehlt nur noch ein Blitzbirnchen… Es gab auch eine kabellose Version des Ikoblitz 6, die für die „Blitzsteckdose“ bestimmter Zeiss-Ikon-Kameras konstruiert war. Besonderheit: Die äußerste, durchsichtige Schutzkappe soll als „Splitterschutz“ über die Glassockellampen gestülpt werden. Dazu dienen die Bajonettschlitze links und rechts des Sockels für die Blitzlampen.
